Конспект урока “Электрический ток в вакууме и газах”

Совсем недавно мы говорили о полупроводниках и изготовленных на основе их свойств приборах — транзисторах. Транзисторы полностью заменили электронные лампы, которые были более громоздкими и менее безопасными. Из этих ламп выкачивался воздух, делая концентрацию воздуха внутри сосуда все меньше и меньше. В конце концов, концентрация оказывалась настолько мала, что молекулы газа пролетали от одной стенки сосуда до другой, не соударяясь друг с другом. Такое состояние газа называют вакуумом. То есть вакуум — это такое состояние вещества, при котором его молекулы могут пролететь от одной стенки сосуда до другой, ни разу не испытав соударения. Возникает вопрос: если в вакууме так мало вещества, то как же тогда провести ток через вакуум? Ведь для этого нужны носители заряда.

Впервые это удалось Томасу Эдисону (известному всем как изобретатель промышленной лампы накаливания). Рассмотрим эксперимент Эдисона. Томас Эдисон поместил две металлические пластины в вакуумный баллон. К пластинам он подсоединил электрометр, чтобы регистрировать появление электрического тока и начал нагревать одну из пластин.

Когда пластина достаточно нагрелась, электрометр показал, что на второй пластине есть заряд. Это можно было объяснить только тем, что в вакууме протекает электрический ток.

Дело здесь вот в чем: вокруг разогретого металла образуется электронное облако. С повышением средней кинетической многие электроны становятся свободными, вылетая с поверхности металла подобно молекулам, вылетающим с поверхности воды при испарении. Часть таких электронов и попало на вторую пластину, тем создав на ней ненулевой заряд. Такой процесс получил называние термоэлектронной эмиссии. То есть, термоэлектронная эмиссия — это процесс испускания электронов разогретым металлом. Необходимо отметить, что речь не идет о настолько высокой температуре, которая разрушила бы сам металл.

На основе этого свойства был изобретен такой прибор как вакуумный диод. В вакуумный баллон помещены два электрода: холодный и горячий. Как и было сказано ранее, горячий электрод испускает значительно большее число электронов, чем холодный.

В результате, один из электродов оказывается отрицательно заряженным, а другой — положительно заряженным. Горячий электрод называется катодом, а холодный электрод называется анодом. Теперь давайте рассмотрим, что произойдет, если мы подключим анод к положительному полюсу источника тока, а катод — к отрицательному. В этом случае, вектор напряженности электрического поля будет направлен от анода к катоду. Поскольку направление вектора напряженности указывает направление движения положительных зарядов, электроны будут двигаться в обратном направлении (то есть от катода к аноду). В результате этого, между электродами возникнет электрический ток, то есть, цепь замкнется, и по всей цепи будет протекать электрический ток. Если же теперь мы сменим полярность, то поменяется и направление вектора напряженности электрического поля. В этом случае, поле будет отталкивать электроны обратно к катоду, и цепь окажется разомкнутой. Таким образом, вакуумный диод обладает односторонней проводимостью и тоже может быть использован для преобразования переменного тока в постоянный. Если мы рассмотрим вольтамперную характеристику вакуумного диода, то увидим, что ток возникает только в одном направлении и достаточно быстро растет с увеличением напряжения.

На сегодняшний день вакуумные диоды почти полностью заменили полупроводниковыми диодами, но общая идея у этих приборов имеется.

Рассмотрим теперь возникновение электрического тока в газах. Как вы знаете, в обычном состоянии газы являются диэлектриками, из-за того, что в них очень мало свободных зарядов. Если мы возьмем заряженный конденсатор и подсоединим к нему электрометр, то убедимся, что стрелка электрометра практически не двигается.

Это говорит нам о том, что конденсатор разряжается очень медленно. Если теперь мы подогреем воздух между пластинами конденсатора, то стрелка электрометра достаточно быстро начнет приближаться к нулю.

Это говорит о том, что конденсатор разряжается, то есть воздух при более высокой температуре становится проводящим. Электрический ток, проходящий через газ, называется газовым разрядом.

Надо сказать, что создать электрический ток в газе можно двумя способами: разделить нейтральные молекулы на ионы и электроны или привнести в газ уже готовые свободные заряды. Чаще всего используется первый способ, который называется ионизацией. Ионизация — это процесс разделения нейтральных молекул на ионы и электроны.

Как мы только что убедились, ионизация газов происходит при нагревании. Это объясняется тем, что при более высоких температурах молекулы газа начинают двигаться все быстрее и быстрее, соответственно соударяясь все с большей и большей силой. При таких столкновениях, некоторые молекулы распадаются на положительно заряженные ионы и электроны. Надо сказать, что в газе могут образоваться и отрицательно заряженные ионы: если свободный электрон присоединится к нейтральному атому.

Необходимо отметить, что ионизацию газа можно вызвать не только нагреванием, но и подвергнув этот газ некоторым видам излучения.

Существует два вида газовых разрядов: несамостоятельный и самостоятельный разряды. Несамостоятельный разряд — это протекание электрического тока в газе только под действием внешнего ионизатора. То есть, если разряд несамостоятельный, то при прекращении действия ионизатора, в газе перестанет протекать электрический ток.

Самостоятельный разряд — это протекание электрического тока в газе даже после отключения внешнего ионизатора. То есть, если разряд самостоятельный, то ток не перестанет существовать в газе, при выключении ионизатора.

Проведем опыт, который поможет нам установить вольт-амперную характеристику газов. Для этого соберем следующую цепь: в первую очередь нам понадобится ионизатор.

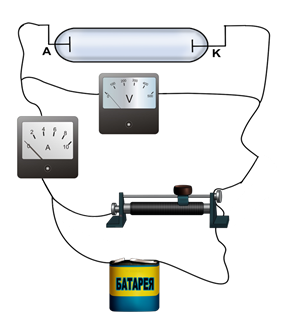

Этот ионизатор включает в себя два электрода: положительный (анод) и отрицательный (катод). Конечно, нам также понадобится стеклянный баллон, в который мы и поместим исследуемый газ. Разумеется, в нашей цепи должен присутствовать источник тока, с помощью которого мы создадим электрическое поле. Для измерения напряжения нам понадобится вольтметр, а для измерения силы тока нам понадобится амперметр. Чтобы мы могли регулировать силу тока, нам понадобится реостат. Итак, наша цепь готова. Для удобства мы можем изобразить ее схематически, а также, построить график, отображающий вольт-амперную характеристику данного газа.

Как видно, график делится на три участка: до точки А, между точками А и В, и после точки В. Итак первая часть графика представляет собой практически линейную зависимость силы тока от напряжения. То есть, на первом участке, протекание электрического тока подчиняется хорошо известному нам закону Ома. Если теперь мы рассмотрим второй участок, то убедимся, что ток практически не увеличивается, несмотря на увеличение напряжения. Дело здесь в следующем: в какой-то момент наступает такое состояние, что в единицу времени образуется столько же зарядов, сколько зарядов достигает электродов за это же время. То есть, попросту неоткуда взяться дополнительным носителям заряда, за счет которых увеличилась бы сила тока. В таких случаях говорят, что ток достиг насыщения. Но, как видно из графика, этим дело еще не кончается. Если продолжать увеличивать напряжение, то ток, в какой-то момент снова начинает быстро увеличиваться. Этому соответствует третий участок графика — участок после точки В.

Чем больше напряжение, тем сильнее электрическое поле действует на заряженные частицы. В результате, электроны начинают обладать довольно большой энергией и при столкновении с нейтральными атомами выбивают из них дополнительные заряды. Когда газ достиг такого состояния, внешний ионизатор уже не нужен для поддержания тока, поэтому, здесь речь идет уже о самостоятельном разряде. Кинетическая энергия электрона пропорциональна напряженности поля и длине свободного пробега (то есть расстоянию, пройденному без столкновений). Итак, если эта энергия электрона превосходит работу, которую необходимо совершить для ионизации нейтрального атома, то такой электрон самостоятельно ионизирует нейтральный атом. Такой процесс называется ионизацией электронным ударом. Более того, положительные ионы, двигающиеся к катоду, тоже обладают достаточно большой энергией, чтобы выбить из него электроны. Кроме этого, столь большое количество ударов по катоду приводит к его нагреванию. А нагревание, как мы знаем, приводит к термоэлектронной эмиссии. В этом случае, число заряженных частиц становится столь велико, что ионизатор уже не нужен, и такой разряд, безусловно, является самостоятельным.

Природа газового разряда

При внесении пламени между пластинами воздушного конденсатора происходит ионизация газа и возникновение ионов и электронов. Под действием электрического поля они начнут упорядоченно двигаться между пластинами.

Протекание тока через газ называется газовым разрядом.

При удалении пламени ток прекращается вследствие того, что положительные ионы и электроны не могут долго существовать раздельно и воссоединяются в нейтральную молекулу. Такой процесс называется рекомбинацией .

Газовый разряд, протекающий под действием ионизатора, называется несамостоятельным.

С увеличением разности потенциалов между пластинами кинетическая энергия электрона возрастает настолько, что при соударении его с нейтральной молекулой газа происходит выбивание электрона. Такой процесс называется ударной ионизацией молекул газа. Число электронов и ионов растет лавинообразно, что приводит к увеличению разрядного тока.

Газовый разряд, протекающий в отсутствии ионизатора, называется самостоятельным.

Интенсивность такого газового разряда зависит от напряженности электрического поля между пластинами и давления газа.

Вольтамперная характеристика газового разряда.

ОА – только часть заряженных частиц доходит до электродов, часть их рекомбинирует;

АВ – ток почти не увеличивается (ток насыщения);

ВС – самостоятельный разряд.

Электрический ток в газах

Электрический ток в газах называют разрядом. Обычно газы состоят из нейтральных молекул, поэтому они являются диэлектриками. Чтобы появились носители электрического заряда, необходима затрата энергии.

Несамостоятельный разряд. При нагреве газа или при облучении его атомов могут отделиться электроны, и атомы превращаются в положительные ионы.

Самостоятельный разряд. В газах при столкновении молекул может освободиться хотя бы один электрон. Если он попадет в электрическое поле, то начнет двигаться с ускорением. Сталкиваясь с нейтральным атомом газа, ускоренный электрон может «выбить» из него другой электрон, превратив сам атом в положительный ион. Электроны будут и дальше ускоряться, разрушая атомы. Ионы создают ток в противоположном направлении. Таким образом, электрический ток в газах создается электронами и ионами.
